Firmware Update Empfänger

Achtung: Wenn du diese Seite bearbeitest, bist du damit einverstanden, deinen Beitrag mit uneingeschränktem Nutzungsrecht (Public Domain) vergleichbar der Gemeinfreiheit zur Verfügung zu stellen. Wenn du das nicht möchtest oder wenn eine Textergänzung aus lizenzrechtlichen Gründen nicht möglich ist, dann verzichte an dieser Stelle bitte auf eine Bearbeitung.

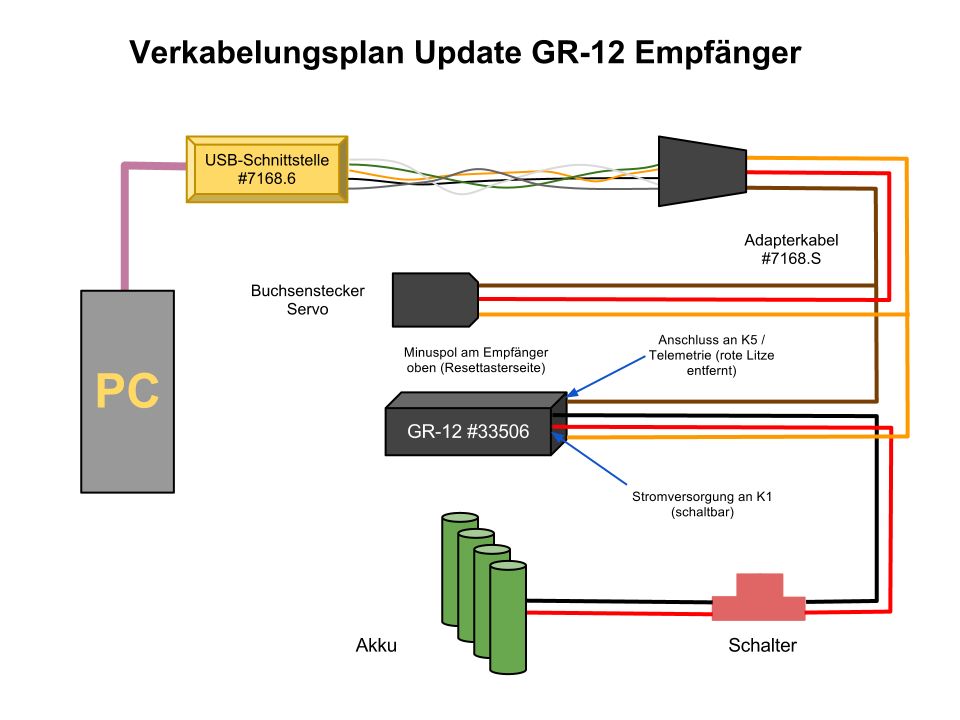

Die Grafik zeigt die Beschaltung des GR-12 für ein sicheres Firmwareupdate mit externer Stromversorgung. Zur Durchführung des Updates ist ein Schalter in der Stromversorgung eingeschleift der ein einfaches verbinden bzw. zuschalten des Empfängers beim diesem Prozedere ermöglicht. Wichtig ist das sich beim GR-12 der Minuspol an der Oberseite des Empfängers befindet und beim Einstecken der Stromversorgung und des Updatekabels dies zu beachten ist!
