Einen 4-Klappensegler mit Motor und der MX-12 programmieren

In diesem Artikel werden 2 Varianten beschrieben die möglich sind. Die erste mit der Kombination des K1 Knüppels für Gas und Butterfly per Schalter wechselbar, die zweite mit K1 Knüppel nur Butterfly und Motor auf auf einen freien Schalter. Grundlage ist immer die Verwendung der MX-12 mit einem GR-16 oder höher. Verweise auf die Bedienungsanleitung mit Seitenangabe beziehen sich auf die Ausgabe V14 (33112_mx12.HoTT.14.de.pdf).

Variante 1

Steckbelegung am Empfänger GR-16 für alle gewünschten Funktionen

  • K1 Motorregler
  • K2 Querruder links
  • K3 Höhenruder
  • K4 Seitenruder
  • K5 Querruder rechts
  • K6 Wölbklappe links
  • K7 Wölbklappe rechts
  • K8 Frei

Grundeinstellung im Sender

Motor an K1 kein, Leitwerk normal, 2QR und 1WK(!!!)

Empfängerprogrammierung

K6 Wölbklappen -> im Empfänger auf K7 auflegen. Wie diese Programmierung durchgeführt wird, ist in der Bedienungsanleitung der MX-12 HoTT im Telemetrieabschnitt ab Seite 155 beschrieben. Es lassen sich für die Servos auch alle Parameter einzeln einstellen, Drehrichtung, Servomitte, Wegbegrenzung (siehe auch Bild unten). Vorteil hierbei man benötigt kein Y-Kabel und kann die Servos unabhängig einstellen. Wenn man das Kabel doch verwendet entfällt dieser Punkt und K7 wäre frei.

Motoreinbindung

Verwendung des des K1 als Gas-/Bremsknüppel per Schalter wechselbar. Die Einstellung ist ausführlich im Manual beschrieben auf Seite 192 "E-Motor und Hochstellen der Querruder wechselweise mit K1-Steuerknüppel steuern".


Variante 2

Steckbelegung am Empfänger GR-16 für alle gewünschten Funktionen

  • K1 Wölbklappen links
  • K2 Querruder links
  • K3 Höhenruder
  • K4 Seitenruder
  • K5 Querruder rechts
  • K6 Motor
  • K7 Wölbklappe rechts
  • K8 frei

Grundeinstellung im Sender

Motor an K1 kein, Leitwerk normal, 2QR und 1WK(!!!)

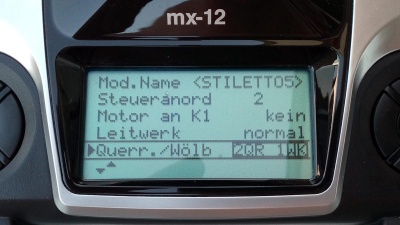

  • Senderdisplay Grundeinstellung


Empfängerprogrammierung

K1 Wölbklappen -> im Empfänger auf K7 auflegen, Durchführung siehe oben.

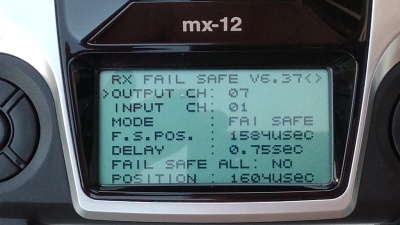

  • Senderdisplay Channelmapping RX


Motoreinbindung

Verwendung des K1 nur als Butterfly, Motor in den Gebereinstellungen einen 2- oder 3-Stufenschalter zuweisen. Der Regler sollte in dem Fall über Sanftanlauf verfügen.

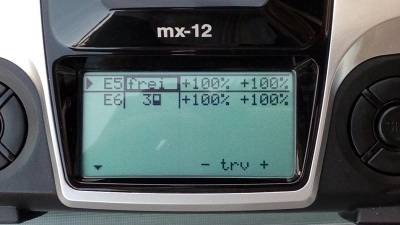

  • Senderdisplay Gebereinstellung


Einige wichtige Hinweise

Sender und Empfänger auf aktuelle Firmware updaten bevor man beginnt. Beachten, wenn der Empfänger programmiert wurde (Punkt 3.1.3 und 3.2.3) sind diese Einstellung nur solange vorhanden wie kein Reset des Empfängers durchgeführt wurde. Nach einem Firmware Update sind diese also gelöscht und müssen neu eingestellt oder mit dem Firmware Upgrade Studio mit dem Unterprogramm Receicer Setup wieder aufgespielt werden. Voraussetzung ist das eine Sicherungsdatei angelegt wurde, hier ist ein Beispiel wie das aussieht. Ganz wichtig die FailSafe Einstellungen vorzunehmen und zu überprüfen, vor allem kontrollieren das der jeweils gemappte K7 das macht was er soll.
